Konfigurasi Dasar Cisco Packet Tracer

Assalamualaikum wr. wb.

A. Judul/Nama kegiatan
    Konfugurasi Dasar Cisco Packet Tracer

B. Pendahuluan :
    Pengertian
    Packet Tracer adalah alat simulasi visual lintas platform yang dirancang oleh Cisco Systems yang memungkinkan pengguna membuat topologi jaringan dan meniru jaringan komuter modern. Perangkat lunak ini memungkinkan pengguna untuk mensimulasikan konfigurasi router dan switch Cisco menggunakan antarmuka baris perintah yang disimulasikan. Packet Tracer memanfaatkan antarmuka pengguna drag and drop, yang memungkinkan pengguna untuk menambahkan dan menghapus perangkat jaringan simulasi sesuai keinginan mereka.

    Latar Belakang
    Mempelajari konfigurasi dasar cisco packet tracer

    Maksud & tujuan
    Mengerti cara konfigurasi dasar cisco packet tracer

    Hasil yang diharapkan
    Memahami konfigurasi dasar cisco paket tracer

C. Alat & Bahan
    - Cisco Packet Tracer
    - Pc /Laptop

D. Jangka waktu pelaksanaan
    30 menit

E. Proses tahapan pekerjaan
1. Pertama buat topologi seperti ini

2. Konfigurasi Router 1
a) Klik Router 1 menu CLI masuk ke konfigurasi global

b) Beri hostname router

c) Setting IP pada setiap interface

d) Membuat password untuk EXEC mode

e) Membuat password untuk privilige mode

f) Konfigurasi telnet & ssh

g) Setting IP route

3. Konfigurasi Router 2 sama dengan Router 1 hanya berbeda di setting interface dan IP route
a) Pada interface fastEthernet 0/0 (yang mengarah ke router 1)
> IP address 192.168.2.2 netmask 255.255.255.252
b) Interface fastEthernet 0/1 (yang mengarah ke switch 2)
> IP address 192.168.3.1 netmask 255.255.255.248
c) IP routenya
> ip route 192.168.1.0 255.255.255.248 fastEthernet 0/0

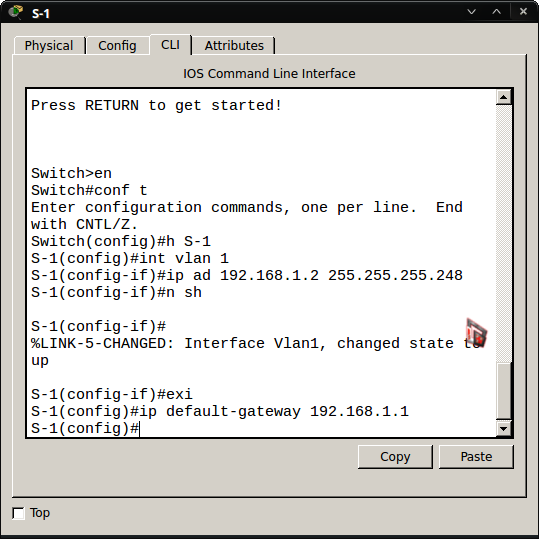

4. Konfigurasi Switch 1
(pada switch ini saya menggunakan perintah singkat)
a) Klik Switch 1 menu CLI masuk ke konfigurasi global

b) Beri hostname

c) Setting IP vlan & default gateway

d) Membuat password untuk EXEC mode

e) Membuat password untuk privilige mode

f) Konfigurasi telnet & ssh

5. Sama dengan Router konfigurasi Switch 1 & Switch 2 sama, tetapi IP vlan dan default gateway berbeda berikut pad Switch 2
a) IP vlan
> IP address 192.168.3.2 netmask 255.255.255.248
b) Default gateway
> IP default-gateway 192.168.3.1

6. Konfigurasi pada PC
a) Klik PC menu Desktop masuk IP Configuration
> Beri IP address, netmask, default gateway

7. Konfigurasi pada PC1
a) Klik PC1 menu Desktop masuk IP Configuration
> IP address 192.168.3.3 netmask 255.255.255.248 default gateway 192.168.3.1

8. Cek konfigurasi yang telah dibuat
Klik PC menu Desktop masuk Command Prompt
a) Ping IP

> ping 192.168.1.1
dan lanjutkan dengan IP lainnya yang telah di konfigurasi

b) Remote access telnet dan ssh

> telnet 192.168.1.1

coba dengan IP lainnya yang telah di konfigurasi

> ssh -l (username) 192.168.1.1

coba dengan IP lainnya yang telah dikonfigurasi


F. Hasil yang didapatkan
    Paham cara konfigurasi dasar cisco packet tracer

G. Temuan masalah
    Masih ada yang terlupa saat konfigurasi dasar

H. Kesimpulan yang didapat
    Dengan menguasai konfigurasi dasar kita dapat mengembangkan untuk konfigurasi lainnya

I. Referensi
 Workshop Cisco Packet Tracer


 Sekian blog saya pada hari ini apabila ada kesalahan mohon maaf.
Selamat mencoba & Semoga berhasil.
Wassalamualaikum wr. wb.
